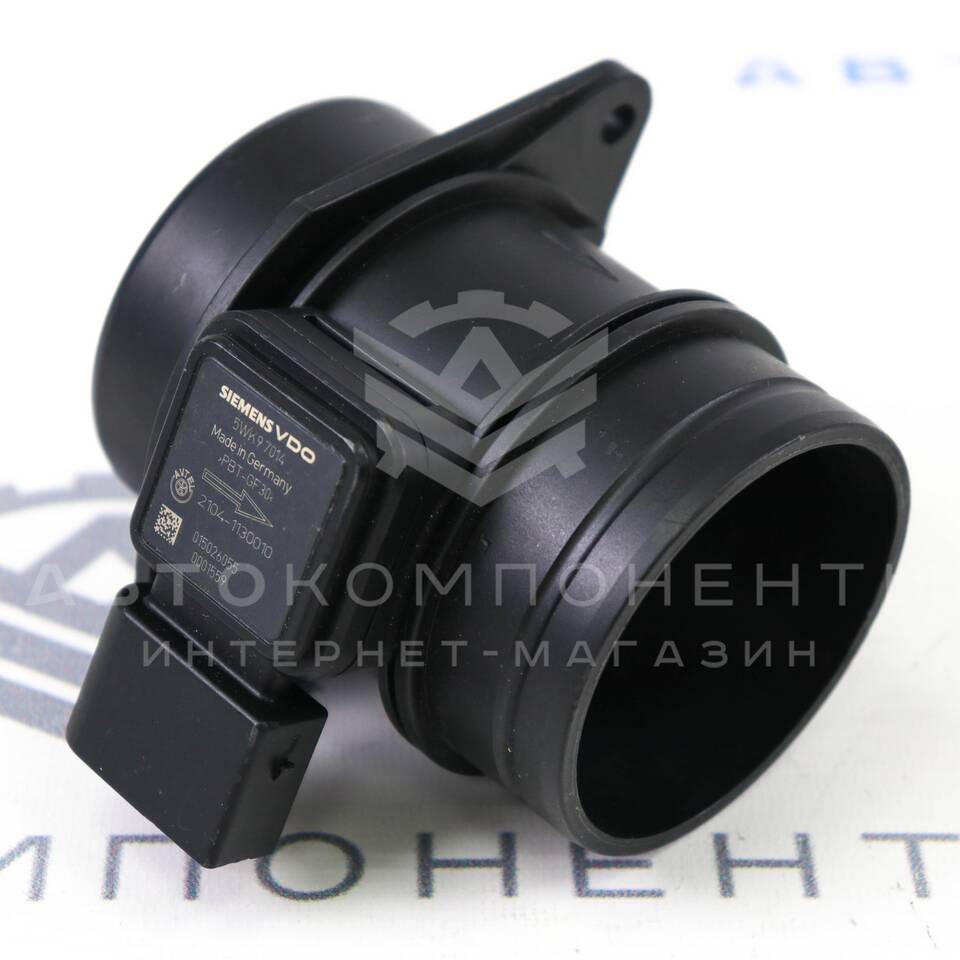

Датчик массового расхода воздуха (ДМРВ) - ключевой элемент системы управления двигателем, измеряющий количество воздуха, поступающего в цилиндры. Рассмотрим принцип его работы и особенности конструкции.
Содержание
Принцип действия ДМРВ
| Тип датчика | Принцип измерения |
| Пленочный (термоанемометрический) | Измерение изменения температуры нагреваемого элемента |
| Проволочный (нитьевой) | Фиксация охлаждения платиновой нити |
Конструкция и основные компоненты
Устройство пленочного ДМРВ
- Керамическая пластина с напыленными резисторами
- Чувствительный элемент с платиновым напылением
- Терморезистор для измерения температуры воздуха
- Электронная схема обработки сигнала
Рабочий процесс
- Воздух проходит через чувствительный элемент
- Охлаждает нагретую поверхность датчика
- Изменяется сопротивление нагревательного элемента
- Электронный блок преобразует изменения в электрический сигнал
- ЭБУ получает данные о массовом расходе воздуха
Взаимодействие с системой управления двигателем
| Параметр | Влияние на работу двигателя |
| Напряжение выходного сигнала | 0.8-1.4В на холостом ходу, до 5В при полной нагрузке |
| Частота обновления данных | 100-200 раз в секунду |
Факторы, влияющие на точность измерений
- Чистота чувствительного элемента
- Состояние воздушного фильтра
- Герметичность впускного тракта
- Температура окружающей среды
Диагностика неисправностей
- Повышенный расход топлива - возможный признак неисправности ДМРВ
- Неустойчивая работа на холостом ходу
- Снижение мощности двигателя
- Ошибки P0100-P0104 в диагностической системе
Правильная работа датчика массового расхода воздуха обеспечивает оптимальное соотношение топливно-воздушной смеси, что влияет на мощность, экономичность и экологичность двигателя.
